一、工程概况

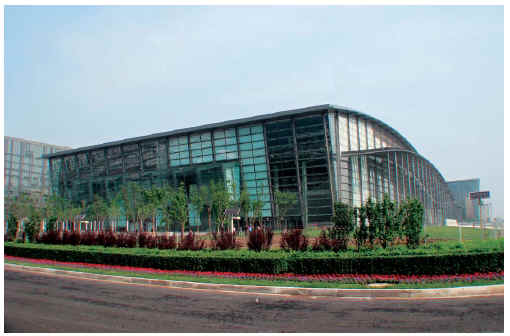

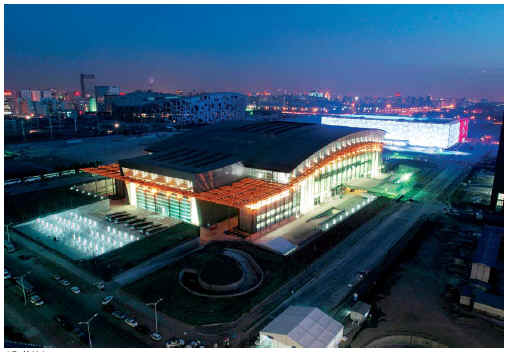

国家体育馆坐落于北京奥林匹克公园中心区的南部，是第29届北京奥林匹克运动会三大主场馆之一，奥运期间将进行体操、手球、蹦床和轮椅篮球比赛，可容纳观众2.0万人。 国家体育馆建设用地南北长约335m，东西长约207.5m，总用地面积6.87ha。体育馆由主体建筑和与之相连的热身馆以及室外环境组成，建筑高度42.747m，建筑面积80890m2，室外绿化及道路面积44000m2，总投资约8.5亿元。国家体育馆是奥运中心区唯一自主设计、施工的场馆，体育馆屋顶曲面近似扇形如行云流水般飘逸又富于动感，四周竖向分部的钢骨架与大面积晶莹剔透的玻璃幕墙相映衬，犹如一把张开的中国折扇，空间投影为秦朝的刀形古币，彰显出中国文化的内涵，是目前国内设施最完善的体育馆。 国家体育馆地下一层，地上四层，其中地下一层为车库、人防及设备机房，首层为比赛馆、热身馆和办公用房，二层、四层为观众看台和休息大厅，三层为VIP包厢。比赛馆采用筏板基础；热身馆采用柱下扩展基础，主体结构形式为框架剪力墙与型钢混凝土框架—钢支撑相结合的混合型结构体系。 本工程采用横向水平玻璃肋竖向吊杆结构体系的中空low-e节能玻璃幕墙，钢屋架双向跨度达114.5m×195.5m呈南高北低的弧形曲线，比赛馆采用双向张弦空间网格结构，金属屋面覆盖外壳由铝镁锰合金板和玻璃条形采光窗组成的体系。 国家体育馆于2007年11月20日完工。 二、新技术应用与科技创新 （1）深基坑支护设计与施工技术：完成了大型深基坑不同深度对应不同支护方案的应用研究，为深基坑施工积累了大量的施工经验，技术水平达到了国内先进水平。 （2）自密实混凝土：本工程劲性柱型钢截面大，钢筋排布密集，型钢外围有多排主筋、多支箍筋、拉筋、腰筋等，钢筋间距10～30mm之间，钢筋网片距型钢柱最大间距60mm，采用自密实混凝土，一次性浇筑最大高度达14m，为国内领先。 （3）比赛馆采用双向张弦空间网格新型空间结构体系，创造性地提出了“带索累积滑移”的施工方法，在国内外是首次应用，填补了国内外空白，达到国际领先水平。 （4）大面积水泥基自流平地面施工技术：地下室和比赛场区采用水泥基自流平地面，表面平整、无裂缝。 （5）清水硅酸钙板墙面施工技术：工程室外和室内二层以上环廊墙面均采用干挂硅酸钙板墙面，挂件体系为“慧鱼”专门挂件，墙面平整、缝隙顺直，表面满足清水效果。 （6）大跨度中空low-e节能玻璃幕墙施工技术：国家体育馆幕墙工程属于大跨度幕墙系统，玻璃全部采用中空low-e节能玻璃，具有保温、隔热、防紫外线等效果，保证场馆内人员不受外面气候影响，并充分利用自然采光，有效降低场馆运营成本。 （7）金属屋面：国家体育馆是奥运中心区内唯一采用金属屋面的场馆，符合防雨、抗风、降噪、保温、大雪荷载和暴雨虹吸等众多的设计标准，满足了奥运比赛的需要，又兼顾了多功能性演出的需要。 （8）太阳能光伏发电：体育馆南侧建设的并网太阳能光伏发电站，是我国第一个与体育馆建筑主体相结合的太阳能发电系统。太阳能电池板不仅能发电，还具备为建筑物提供遮阳、采光、挡雨的功能。 （9）馆内为降低建筑能耗，采用了分区空调系统，将观众席分为若干个区，分别设置空调通风系统，方便控制，提高运行效率。观众区采用坐椅下送风的分层空调方式，仅维持高大空间的下部室温，节省能量。 （10）水源热泵供暖空调技术：工程设有三台双温地能热泵主机组组成能量提升系统，满足建筑冬、夏负荷需求。 （11）国家体育馆地基尝试采用废钢渣代替传统沙石进行回填，既满足了施工需要，也使46800m3，共计10余万吨的废料变废为宝，节约工期，同时贯彻了绿色奥运的精神。 （12）国家体育馆的集散广场铺装采用的是渗水地面材料，使大部分雨水能够渗透到地下，屋面上的雨水可进行收集。 （13）国家体育馆工程还采用了成套的建筑节能、节地、节材、环境保障、信息化技术体系，实现了“绿色奥运、科技奥运、人文奥运”的理念。 三、工程获奖
北京市结构长城杯金奖 四、获奖单位
北京城建集团有限责任公司 |
