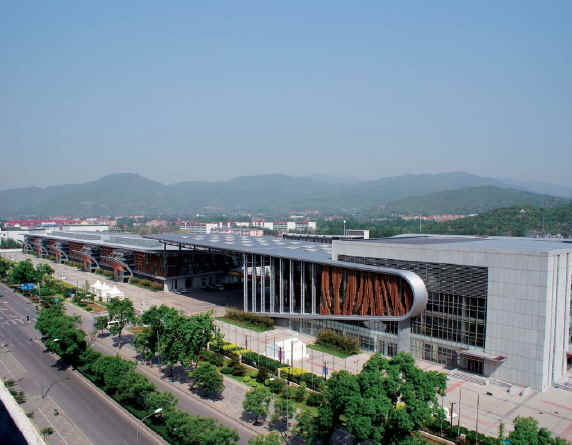

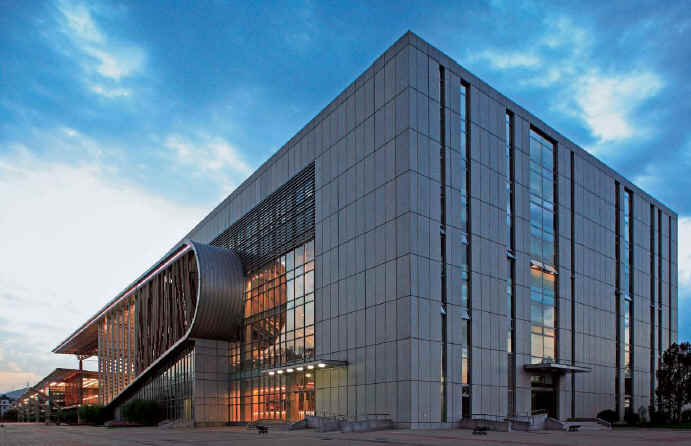

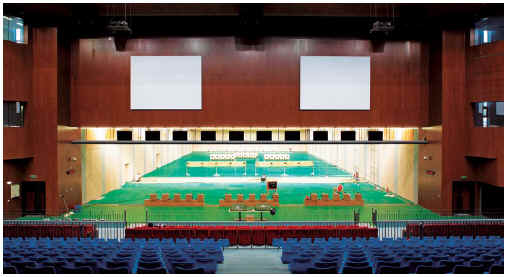

资格赛馆地上3层，建筑面积23825m2，建筑高度18m，四个靶场分两层竖向叠摞的布置方式，一层为25m、50m两个半露天靶场，二层为10m靶、10m移动靶两个室内靶场，从北向南，分别设置靶场射击区、裁判区、观众坐席区、绿色中庭、观众休息厅等几个功能。设置大跨度柱网体系，在同一组比赛靶位内实现无柱空间，共有观众坐席6491座。比赛厅为钢管立体桁架金属屋面，附属用房为混凝土梁金属屋面。外墙为“生态呼吸式”智能玻璃幕墙、铝板幕墙及清水混凝土挂板饰面。其中二层、三层观众休息厅东西方向有长达256.8m的贯通室内空间，是目前国内最长的体育建筑室内空间。

枪弹库地上二层，建筑高度12.4m。钢筋混凝土加保温防水屋面，外墙为喷涂饰面。主要为射击馆枪、弹储藏仓库，少量办公用房。武警用房地上三层，建筑高度11.7m。钢筋混凝土加保温防水屋面，外墙为保温节能围护墙体、喷涂饰面，为武警专用建筑，设有办公、厨房、食堂、接待及辅助用房。连接体为集散广场，天然地基，独立柱基础，框架结构体系，屋面采用变截面倒三角钢管桁架结构，轻质金属屋盖，能容纳近万人，是目前北京最大的室外有顶无柱空间广场。

二、新技术应用与科技创新

（1）双向预应力异形（轻质材料填空）楼板设计与施工技术：资格赛馆二层比赛区域23.7m×117.6m为国内同类结构中最大跨度的双向预应力异形截面轻质材料填充楼板，厚度为700mm，实现了大跨度室内无柱比赛场地，该技术达到国内领先，国际先进水平。施工采用碗扣架支撑体系，18mm厚覆膜木胶合板模板、95×43工程木龙骨组合的模板体系，解决了超长混凝土结构无缝施工。为了降低噪声，位于资格赛馆两个比赛场地中间二层的空调机房楼板采用“浮筑楼板”技术，使地面“浮筑”在结构楼板上，再辅以空调机组的减振台座和组合减振器，并采用弹性连接方式，避免了从设备间传来的振动对运动员产生干扰。该技术达到国内领先水平。

（2）外墙预制清水混凝土挂板技术：是奥运工程同类项目中最先采用的外墙装饰做法，防声、保温、装饰效果好。其全新的节点构造做法已经申请获得国家专利批准。通过历时45天，25批次混凝土配比优化和5次样板工艺试验，制定了施工工艺及质量验收标准。该技术达到国内领先水平。

（3）独立知识产权的“生态呼吸式”节能幕墙技术：采用具有独立知识产权的“生态呼吸式”双层幕墙5500m2，在幕墙中安装有温度感应装置，可以根据温度的变化，实现自然通风对流，适度调节室内温度，减少了空调制冷和取暖的耗能，制定了奥运工程专项验收标准，该技术达到国内领先水平。

（4）半封闭半开放全空调比赛空间，尽可能采用自然光照明。设计采用CFD三维通用流体流动和传热计算程序，通过数值计算得到空调效果模拟分析结果和结论，确定设计方案。设计了全空气空调与射击位区斜上方的风机盘管+低温热水地板辐射采暖相结合的空调系统，较好地解决了开敞部位空调冷风的流失和室外热空气的流入。在保证与室外直接相通的前提下，实现了室内部分的全空调环境。两馆射击位区、活动座位区和固定座位区的空调系统均可独立运行，实现空调、机械通风、自然通风三种运行方式。该技术达到国际领先水平。

（5）雨、污水的回收采用专利技术GTS土壤复合生态污水处理系统——地沟式土壤污水处理技术，即利用土壤毛细作用、土壤吸附及过滤作用、改性土壤的生物降解作用、土壤中植物摄取作用与人工生物系统相结合对污水进行净化，日处理能力为172m3。

（6）太阳能集中热水供应成套技术：武警用房淋浴系统，采用12套联集管式太阳能热水器，利用“热二极管原理”，实现“承压联箱、热管、真空管”三个结合，采用集中的集热器、储水箱和辅助热源相结合，机械循环运行和变频恒压供热水。系统装置的日平均热效率≥50％。

（7）清水混凝土饰面施工技术：利用预制挂板的配合比，通过现场8次样板工艺试验，制定了施工工艺标准和质量验收标准，模板采用计算机辅助设计，运用统筹学原理，确定整体排布原则，采用了芬兰维萨板、新西兰工程木、自行研发设计的专用工程木卡具和定型全钢圆柱模板、梁柱节点定型钢模板、全钢墙体大模板体系。该施工技术达到了国内领先水平。

三、工程获奖

北京市建筑工程建筑长城杯金奖
北京市建筑工程结构长城杯金奖

四、获奖单位

中国建筑第二工程局有限公司
北京市宣武区广安门南街42号中建二局大厦（100054）
中建二局第三建筑工程有限公司
北京市丰台区海鹰路6号院30号（100070）
清华大学建筑设计研究院
北京市海淀区清华大学设计中心楼（100084）
北京中联环建设工程管理有限公司
北京市海淀区三里河路13号北塔9010室（100037）
北京市丰台区榆树庄构件厂
北京市丰台区人民村63号（100070）
