一、工程概况

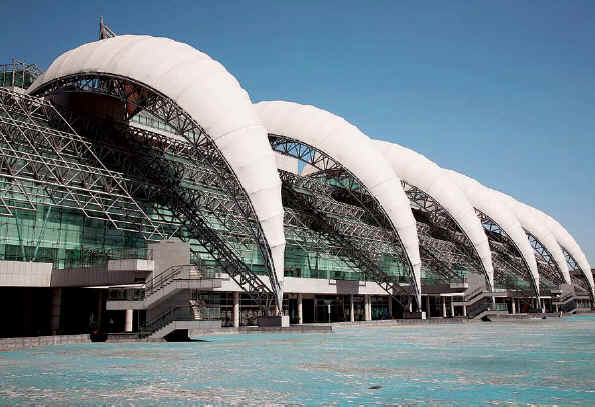

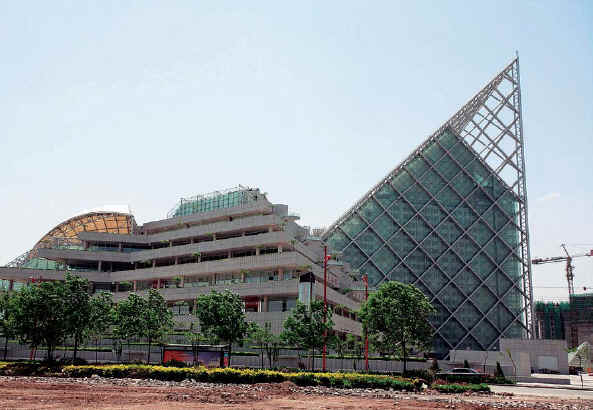

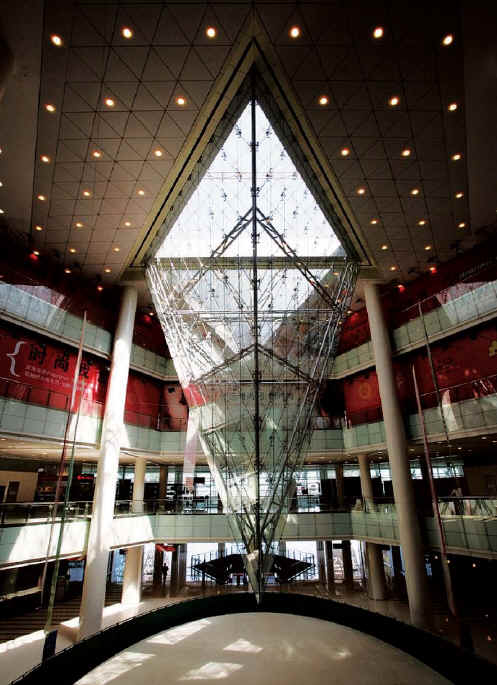

泰达市民文化广场工程地处滨海新区CBD核心区，按照豪布斯卡（HOPSCA）模式设计，是滨海新区单体最大的标志性建筑，总投资额13亿元，占地面积15万m2，总建筑面积195860m2，建筑长324m，宽114m，地下一层，地上七至十四层，总建筑总高度87m（大锥幕墙钢架高度138m）。 该工程是一综合性都市步行街区，集五星级宾馆和餐饮、娱乐、购物、休闲、观演等多功能为一体的综合性大型公共建筑。该工程基础结构为桩筏基础，主体结构由钢管混凝土柱及钢梁组成框架结构体系，楼盖为压型钢板及钢筋混凝土叠合楼板，设计了11个抵抗水平荷载的钢筋砼抗震核心筒，结构抗震等级为一级，抗震设防烈度为7度。 该工程建筑方案由埃里克森先生创意设计，突出了高技派建筑设计手法及生态建筑的特点，以全新的设计理念、全新的设计手段和建造技术，匠心独具的细节处理，使该建筑成为一个创新技术与艺术有机结合的统一体，整个建筑像一艘扬帆远航的巨轮。 泰达市民文化广场作为滨海新区的商业中心，提升了整个滨海新区的商业配套水平，进一步完善了城市商业功能，成为环渤海地区的财富焦点和时尚消费的首席聚集地。 二、新技术应用与科技创新 （1）艺术钢结构设计：锥体菱形框格钢桁架或斜面方形框格钢桁架在外，玻璃幕墙在内的立面造型；施工特点是，超长厚壁双排组合钢管桁架在高空分片安装焊接，绝大部分部位多维相贯焊接且没有易控制的直角。 （2）钢结构外挂式抗震理念：用8个垂直弹簧支座和96个水平弹簧拉杆把重约8000吨的钢结构桁架和玻璃幕墙系统挂在混凝土主体外侧，形成两极受力体系。在地震发生时，钢结构塔楼和混凝土主体结构将作为相对独立的个体承受地震荷载。 （3）多学科弹簧铰支座的应用：在钢框架与主体基础连接部位用大型弹簧支座来承担钢结构桁架玻璃系统的竖向荷载，并可弱化地震产生的垂直力。此方法在国内大型建筑上的应用尚属首例。 （4）化繁杂为简单的铸钢节点应用：支撑膜结构的斜支双层钢网壳体系，采用多钢管汇集，一点（铸钢节点）承接的方式，避开非规则形钢桁架构件的复杂计算，摒弃多管相贯焊接的传统做法。 （5）梭形柱的应用：工程东侧斜幕墙钢桁架支柱采用梭形柱设计，为国内独一无二的钢柱结构。 （6）特殊的幕墙构造：建筑大塔部分的幕墙支撑系统设计成全部暴露在外呈菱形网格状的钢管桁架，玻璃幕墙部分设计成由中空low-E钢化夹胶玻璃组成双层幕墙系统，两层玻璃之间相距1米，形成空气通道，中间用单层拉杆点驳接支撑，组成封闭式外通风双层呼吸幕墙形式。此幕墙国内未见结构特点和设计相同的幕墙。大塔顶层使用了双面点支玻璃幕墙，采用先进的双向交叉鱼腹式拉杆桁架置于玻璃中间，双面点支玻璃在外的新颖结构，为国内首创。 （7）建筑智能化技术：工程设计了楼宇控制和管理自动化系统、安全防范系统、综合布线系统、计算机网络系统、防雷系统、停车场管理系统等十五项智能化系统。 （8）总承包管理创新：成立了专门的总承包管理部，进行全方位、全过程的管理，将业主的决策和管理职能进行分离。 （9）工程采用了建设部十项新技术中的八大项十二子项，利用科技创新在施工测量、基坑支护、单索幕墙、高强自密实砼、钢桁架整体提升、张拉磨整体滑移（200t）、螺栓球网架支撑、双面铝箔复合保温风管等方面共节约资金919万元。 （10）工程应用了节能环保技术：采用了呼吸式幕墙、光电幕墙、新型变电器、雨水收集、生态仓、中水系统、绿化等新技术，实现了科技环保。 三、工程获奖 2007年度天津市金奖海河杯 四、获奖单位
